一、适用范围
DZ20L漏电断路器主要适用于交流50Hz，额定电压为380V，额定电流至630A的配电网络中，作为人身触电或设备漏电保护之用；也可用来防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险；同时还可以用来分配电能和保护线路及电源设备的过载和短路，亦可以用来作为线路的不频繁转换之用。DZ20L系列漏电断路器派生产品有漏电报警不跳闸功能，可应用于不间断电源工作场所。
DZ20L漏电断路器符合GB 14048.2标准。
二、DZ20L漏电断路器型号及其规格

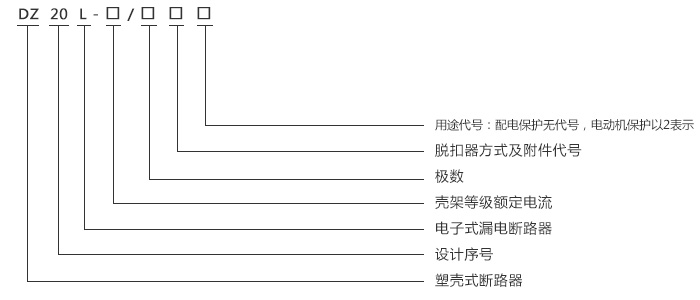

型号含义注：
用途代号：配电保护用无代号，电动机得护用以“2”表示。
脱扣器方式及附件代号(见表1)
极数：四极、三极四线
三、DZ20L漏电断路器附件代号
| 过电流 脱扣器方式 | 附件名称 | |||||
| 不带附件 | 分励脱扣器 | 辅助触头 | 欠电压脱扣器 | 辅助触头 分励脱扣器 | 辅助触头 欠电压脱扣器 | |
| 瞬时脱扣器 | 200 | 210 | 220 | 230 | 240 | 270 |
| 复式脱扣器 | 300 | 310 | 320 | 330 | 340 | 370 |
注：240.340.270.370只适用四极产品。
四、DZ20L漏电断路器正常工作条件和安装条件
◆ 周围空气温度
a.周围空气温度上限不超过+40℃；
b.周围空气温度24小时内的平均值不超过+35℃；
c.周围空气温度下限不低于-5℃；
注：如用户对漏电断路器使用温度有特殊要求，可与制造厂协商。
◆ 海拔：不超过2000米。
◆ 大气条件：大气的相对湿度在周围最高温度+40℃时不超过50%；在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度不超过+25℃，并考虑到温度变化发生在产品表面上的凝露。
◆ 污染等级：III。
◆ 安装条件：
◇ 漏电断路器应按照制造厂提供的使用说明书安装要求进行安装。上接线端子接电源侧，下接线 端子接负载侧，与垂直面倾斜度不超过5°，且不得安装在冲击振动及受雨雪侵袭的地方。
◇ 安装类别：III。
◇ 外磁场：漏电断路器安装场所附近的外磁场，在任何方向不应超过地磁场的5倍。
五、DZ20L漏电断路器主要参数及技术性能
1、CM1L塑壳断路器的基本参数
| 型号 | 壳架等级 额定电流 (Inm)A | 额定 电压 (Un)V | 额定 频率 (Hz) | 极数 | 额定 电流 (In)A | 额定剩余 动作电流 (I△n)mA | 额定剩余 不动作电流 (I△no)mA | 剩余电流 动作时间(s) |
| DZ20L-160 | 160 | 380 | 50 | 3P+N 4P | 50、63、 80、100、 125、160 | 50 | 25 | 一般型(见表3) 延时型(见表4) |
| 100 | 50 | |||||||
| 200 | 100 | |||||||
| DZ20L-250 | 250 | 380 | 50 | 3P+N 4P | 100、125、 160、180、 200、225、250 | 50 | 25 | 一般型(见表3) 延时型(见表4) |
| 100 | 50 | |||||||
| 200 | 100 | |||||||
| 300 | 150 | |||||||
| DZ20L-400 | 400 | 380 | 50 | 3P+N 4P | 200、250、 315、350、400 | 100 | 50 | 一般型(见表3) 延时型(见表4) |
| 200 | 100 | |||||||
| 300 | 150 | |||||||
| 500 | 250 | |||||||
| DZ20L-630 | 630 | 380 | 50 | 3P+N 4P | 400、 500、630、 | 100 | 50 | 一般型(见表3) 延时型(见表4) |
| 200 | 100 | |||||||
| 300 | 150 | |||||||
| 500 | 250 |
注：可调型三档剩余动作电流由用户自由选择。
★ 一般型漏电断路器的分断时间
| 施加电流 | I△n | 2I△n | 5I△n |
| 分断时间(s) | ≤0.2 | ≤0.1 | ≤0.04 |
★ 延时型漏电断路器的分断时间
| 规定延时时间 | I△n | 5I△n |
| 0.2s | <0.4s | 0.1 ~ 0.24s |
| 0.4s | <0.6s | 0.2 ~ 0.44s |
| 0.8s | <1.0s | 0.4~ 0.84s |
★ 额定极限短路分断能力和额定剩余接通分能力
| 型号 | 额定极限短路分断能力(Icu) | 额定剩余接通分断能力(I△m) | 飞弧距离 (mm) | ||
| AC380V | AC220V | ||||
| 有效值kA | COSφ | 有效值kA | COSφ | ||
| DZ20L-160 | 12 | 0.3 | 3 | 0.9 | ≤60 |
| DZ20L-250 | 15 | 0.3 | 4 | 0.8 | ≤60 |
| DZ20L-400 | 20 | 0.3 | 5 | 0.7 | ≤80 |
| DZ20L-630 | 20 | 0.3 | 5 | 0.7 | ≤80 |
注：额定运行短路分断能力Ics=0.5Icu。
◆ 分励脱扣器：
◇ 额定控制电源电压：AC220V、380V，DC24V、110V、220V。
◆ 剩余电流动作特性：
◇ 在正常的工作条件下，漏电断路器的剩余动作电流小于或等于额定剩余动作电流，并大于额定
◆ 剩余不动作电流
◇ 漏电断路器用主电源作为辅助电源，其要求为漏电断路器在0.85~ 1.1Un之间正常运行。
◆ 过电流脱扣器的断开特性：
◇ 过电流脱扣器在短路情况下的断开特性(见表)；
◇ 过电流脱扣器在过载反时限下的断开特性
当周围空气温度为+40℃时，配电用漏电断路器在过电流脱扣器各极同时通电时，反时限断开动作特性
◆ 电气间隙和爬电距离：
漏电断路器的电气间隙不小于5.5mm；爬电距离不小于9mm。
| Inm A | 动作电流整定值 | 整定值的准确度 |
| 160、250、400、630 | 10In | ±20% |
