一、适用范围
DZ15LE漏电断路器，是一种中性对地的漏电保护装置，适用于交流50Hz，额定电压380V，额定电流至63A（100A）的电路中，作漏电保护之用，也可用来子防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险。并可用来保护线路和电动机的过载及短路，亦可作为线路的不频繁转换及电动机不频繁起动之用。漏电断路器的额定漏电动作值根据实际使用要求可拨动调整。
DZ15LE漏电断路器符合GB14048.2标准。

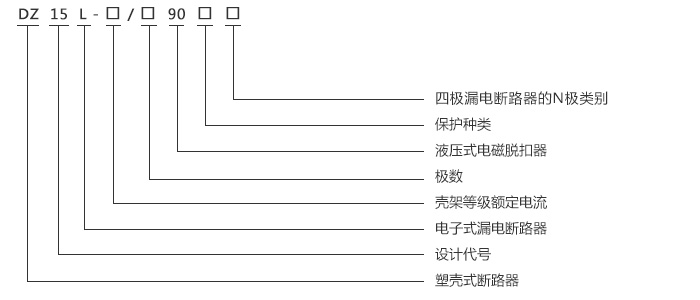

二、DZ15LE漏电断路器型号及其规格
注：A型N极不安装过电流脱扣元件，且N极始终接通，不与其它三极一起分合；
B型N极不安装过电流脱扣元件，且N极与其它三极一起分合。
保护种类：配电保护用过电流脱扣器；电动机保护用过电流脱扣器。
三、DZ15LE漏电断路器正常工作条件和安装条件
◆ 安装地点的海拔不超过2000米。
◆ 周围空气温度
◇ 周围空气温度上限不超过+40℃；
◇ 周围空气温度24h平均值不超过+35℃；
◇ 周围空气温度下限不低于-5℃。
◆ 大气条件
◇ 大气的相对温度，在周围最高温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的平均最低温度为+25℃时，月平均最大相对湿度为90%，并考虑到温度变化发生在产品表面上的凝露。
◆ 安装条件
◇ 安装在无冲击振动及无雨侵袭的地方，上接线端子接电源侧，下接线端子接负载侧，与垂直面的倾斜度不超过5°。
◇ 安装类别为Ⅲ类。
◇ 污染等级为3级。
◇ 漏电断路器安装场所附近的外磁砀在任何方向不超过地磁场的5倍。
四、DZ15漏电断路器的主要技术参数及技术性能
★ 漏电断路器的基本规格及参数
| 型号 | 额定电压 Un(V) | 壳架等级 额定电流 (A) | 极数 | 额定电流 (A) | 额定极限短 路分析能力 Icu（kA） | 额定运行短 路分析能力 Ics（kA） | 额定剩余接 通分断能力 IΔm（kA） | 额定剩余 动作电流 I△n(mA) | 额定剩余不 动作电流 I△no(mA) | 飞弧 距离 |
| DZ15LE-40 | 220 | 40 | 2 | 6， 10，16， 20，25， 32，40 | 3 | 1.5 | 1.0 | 15 | 8 | ≤50 |
| 30 | 15 | |||||||||
| 50 | 25 | |||||||||
| 380 | 3 | 75 | 40 | |||||||
| 100 | 50 | |||||||||
| 4 | 200 | 100 | ||||||||
| 300 | 150 | |||||||||
| DZ15LE-100 | 220 | 100 | 2 | 10，16， 20，25， 32，40， 50，63， 80，100 | 5 | 2.5 | 1.5 | 30 | 15 | ≤70 |
| 50 | 25 | |||||||||
| 75 | 40 | |||||||||
| 380 | 3 | 100 | 50 | |||||||
| 200 | 100 | |||||||||
| 4 | 300 | 150 | ||||||||
| 500 | 250 |
★ 一般型漏电断路器的剩余电流分断能力见表
| 剩余电流 | I△n | 2I△n | 5I△n *a | 10I△n*b |
| 最大分断时间(s) | 0.3 | 0.15 | 0.04 | 0.04 |
| a. 对于I△n≤0.03的漏电断路器，5I△n可用0.25A取代。 | ||||
| b. 按注a 采用0.25A时，则10I△n为0.5A。 | ||||
★ 一般型漏电断路器的剩余电流分断时间见表
| 延时时间(s) | I△n时的最大 分断时间(S) | 2I△n | 5I△n时的最大 分断时间(S) | |
| 极限不驱动时间(S) | 最大分断时间(S) | |||
| 0.1 | 0.3 | 0.08 | 0.27 | 0.14 |
| 0.2 | 0.4 | 0.18 | 0.37 | 0.24 |
| 0.3 | 0.5 | 0.28 | 0.47 | 0.34 |
| 0.4 | 0.6 | 0.38 | 0.57 | 0.44 |
| 0.5 | 0.7 | 0.48 | 0.67 | 0.54 |
| 1 | 1.2 | 0.98 | 1.17 | 1.04 |
★ 漏电断路器操作循环次数与实验参数符合表5规定
| 保护种类 | 有载操作条件 | 壳架等级 额定电流(A) | 操作循环次数 | 每小时操作 循环次数 | ||||
| 接通 | 分断 | cosφ | 有载 | 无载 | 总次数 | |||
| 电动机保护用 | Un 6In | 0.17Un 6In | 0.35 | 40, 100 | 1500 | 8500 | 10000 | 120次 |
| 配电线路用 | Un In | Un In | 0.8 | 40, 100 | 1500 | 8500 | 10000 | 120次 |
★ 主电路中不导致误动作的过电流极限值
☆ 漏电断路器在多相电路不平衡负载时及平衡负载时，不导致误动作的过电流极限值为6In。
★ 过电流脱扣器的保护特性
★ 配电保护用漏电断路器过电流脱扣器的保护特性见表
| 周围空气温度 | 试验电流/额定电流 | 试验时间 | 起始状态 | |
| In>63A | In≤63A | |||
| 1.05 | 2h内不脱扣 | 1h内不脱扣 | 冷态开始 | |
| +30±2℃ | 1.30 | |||
