概述

SLKQ1双电源隔离型，是集开关与逻辑控制于一体，真正实现机电一体化的自动转换开关，具有电压检测、频率检测、电气、机械互锁等功能，可实现自动、电动远程、紧急手动控制。操作是由逻辑控制板以各种逻辑命令来管理同步机电的操作运行来实现，同步机电带动开关弹簧蓄能，瞬时释放的加速机构，快速接通分段电能或进行电路转换，通过明显可见状态实现安全隔离，极大的提高了各项电器性能与机械性能。开关整体设计为金属外壳，小巧坚固。控制部分为金属外壳，开关外壳部件采用玻璃纤维不饱和聚酯树脂制造，具有较强的介电功能，防护功能和可靠地操作安全性。

采用双列复合式接头、横拉式机构、微电机预储能及微电子控制技术，基本实现零飞弧（无灭弧罩）；

采用可靠的机械联锁，执行元件采用独立的负荷隔离开关，使用安全可靠；

采用过零位技术，紧急情况下可强制置零（同时切断两路电源），满足消防联动需要；

执行负荷隔离开关切换采用单一电动机驱动，切换可靠平稳、无噪音、冲击力小；

操作驱动电机只在执行负荷隔离开关切换瞬间通过电流，稳态工作无需提供工作电流，节能显著；

执行隔离负荷开关带有机械联锁装置，保证常用、备用电源工作可靠互不干涉；

具有明显通断位置指示，锁零等功能，可靠实行电源与负载间的隔离；

安全性能好，自动化程度高，可靠性高；

机电一体化设计，开关转换准确、灵活、顺畅，采用国际先进的逻辑控制技术，抗干扰能力强，对外无干扰；

具有主电源合、备用电源；主电源分、备用电源合；主、备电源均断开三中稳定工作（I-O-II）

安装方便，控制回路采用插接式端子连接；

四种操作功能：紧急手动操作、电动远程控制操作、自动控制状态时紧急断开操作、自动控制操作

用途

开关适用于供电系统的主电源与备用电源之间自动转化或两台负载设备的自动转换及安全隔离等。开关造型美观、新颖、简洁、体积小、功能全，主要用于医院、商场、银行、人防、化工、冶金、高层建筑、军事设施和消防等不允许断电的重要场所。本产品符合 IEC60947-1-6. 符合 GB/T14048.11 标准《自动转换开关电器》，也符合《高层民用建筑防火规范》，《建筑设计防火规范》，《应急照明设计指南》，《民用建筑电气设计规范》等。

基本结构

开关整体设计为金属外壳，小巧坚固。控制部分为金属外壳，开关外壳部件采用玻璃纤维不饱和聚酯树脂制造，具有较强的介电功能，防护功能和可靠地操作安全性。

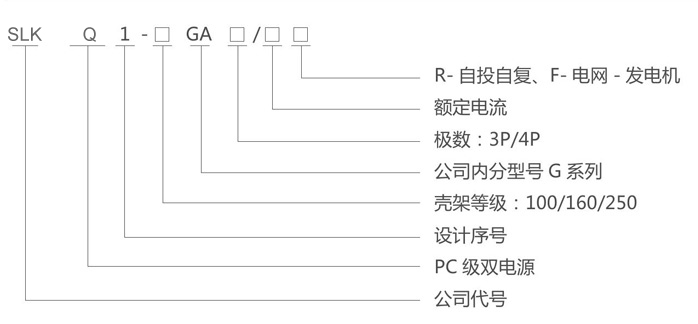

型号及含义

正常工作条件

周围空气温度

周围空气温度：-15℃至 +60℃，且 24 小时平均温度不超过 +55℃。

大气湿度

月最大相对湿度 90%，能耐受海上潮湿空气的影响，在较低温度下可

以允许较高的相对湿度，对于温度变化偶而产生的凝露应采取特殊的措

施。

安装高度

安装地点的海拔不超过2000米。

污染等级

安装地点的环境污染等级为 3 级。

安装级别

安装级别为 IV 类。
